ОПТ * 6 – 8
ТУ У 31.3-00214534-047:2005 |
| Волоконно-оптические подвесные кабели с сердечником модульной конструкции, с наружной оболочкой из полиэтилена |
| Маркообразование: |
| ОПТ-[a]-[b] [c]6([d]x[e]+[f])-8 |
| [a] центральный силовой элемент: |
| • C – стальной |
| • без обозначения – диэлектрический |
| [b] количество оптических волокон в кабеле, возможные значения: |
| • 4, 6, 8, 10, 12, 16, 18, 20, 22, 24, 28, 30, 32, 36, 40, 48, 60, 72, 78, 84, 90, 96 |
| [c] тип оптического волокна |
| • E – одномодовое (ITU-T G.652B) |
| • A – одномодовые с расширенной рабочей полосой волн (ITU-T G.652D, ITU-T G.657A1) |
| • C – одномодовое с ненулевой смещенной дисперсией (ITU-T G.655) |
| • M – многомодовое с соотношением диаметров сердцевины и оболочки 50 : 125 мкм (ITU-T G.651) |
| • B – многомодовое с соотношением диаметров сердцевины и оболочки 62.5 : 125 мкм (IEC 60793-2) |
| [d] 1 ... 6 – количество оптических модулей в кабеле |
| [e] количество оптических волокон в модуле: |
| • 1 ... 16 |
| [f] количество изолированных медных жил в кабеле |
| Оптические модули дополняются кордельными заполнителями до полного количества элементов сердечника |
|
|
|
| Возможно изготовление кабелей с двумя медными изолированными жилами дистанционного питания вместо двух кордельных заполнителей |
| Возможно изготовление кабелей в климатическом исполнении ХЛ |
| Возможно изготовление кабелей со стальным силовым элементом |
| Возможно изготовление кабелей с армирующими элементами (арамидными нитями и/или стальной гофрированной лентой) |
| Возможно изготовление кабелей с тросом из стальной проволоки или с диэлектрическим троссом (стеклопластиковым стержнем) |
| Возможно изготовление кабелей с наружной оболочкой из полимерной композиции, не распространяющей горение |
| Возможно изготовление кабелей с заполнением сердечника гидрофобным гелем или с «сухим сердечником» (с водоблокирующими нитями и лентами) |
| Возможно изготовление кабелей с количеством элементов сердечника до 18 включительно |
|
|
|

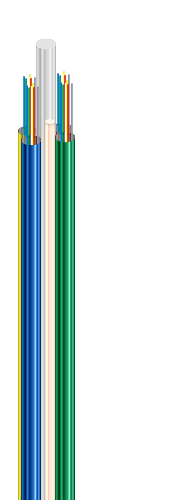

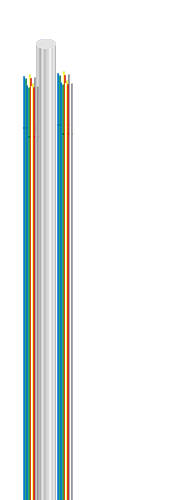

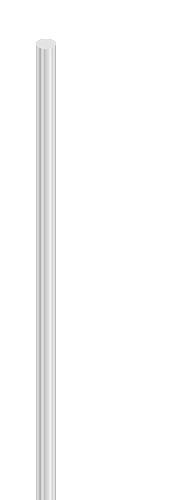

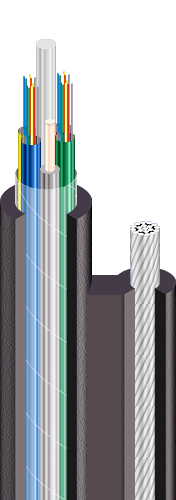

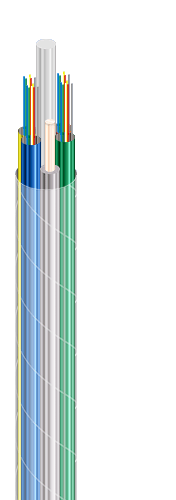

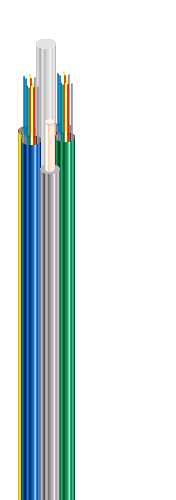

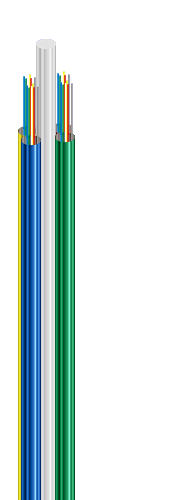

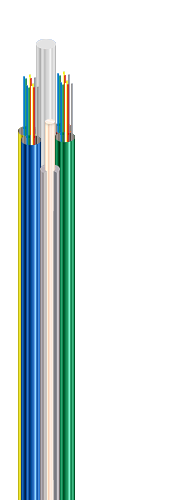

| Пример обозначения при заказе (соответствует рисунку конструкции): |
| ОПТ-24A6(4x6+2)-8 • ТУ У 31.3-00214534-047:2005 |
|
|
|
| Кабели применяются для: |
| • подвески и эксплуатации на опорах воздушных линий связи, городского электротранспорта и воздушных линиях электропередачи в условиях воздействия нагрузок от ветра, гололеда или их комбинации |
