ОБгПн * 12 – 3.5
ТУ У 31.3-00214534-036-2004 |
| Волоконно-оптические кабели с сердечником модульной конструкции, бронированные стальной гофрированной лентой, с наружной оболочкой из полимерной композиции, не распространяющей горение |
| Маркообразование: |
| ОБгПн-[a]-[b] [c]12(12x[e])-3.5 |

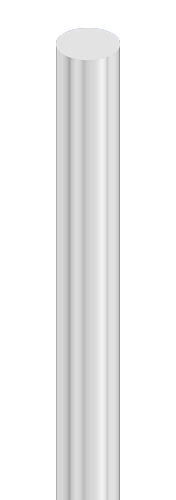

| [a] центральный силовой элемент: |
| • C – стальной |
| • без обозначения – диэлектрический |
| [b] количество оптических волокон в кабеле, возможные значения: |
| • 72, 96, 120, 144, 156, 168, 180, 192 |
| [c] тип оптического волокна |
| • E – одномодовое (ITU-T G.652B) |
| • A – одномодовые с расширенной рабочей полосой волн (ITU-T G.652D, ITU-T G.657A1) |
| • C – одномодовое с ненулевой смещенной дисперсией (ITU-T G.655) |
| • M – многомодовое с соотношением диаметров сердцевины и оболочки 50 : 125 мкм (ITU-T G.651) |
| • B – многомодовое с соотношением диаметров сердцевины и оболочки 62.5 : 125 мкм (IEC 60793-2) |
| [e] количество оптических волокон в модуле: |
| • 1 ... 16 |
|
|
|
| Возможно изготовление кабелей в климатическом исполнении ХЛ |
| Возможно изготовление кабелей со стальным силовым элементом |
| Возможно изготовление кабелей с диэлектрической броней (из стеклопластиковых прутков) |
| Возможно изготовление кабелей с заполнением сердечника гидрофобным гелем или с «сухим сердечником» (с водоблокирующими нитями и лентами) |
| Возможно изготовление кабелей с количеством элементов сердечника до 18 включительно |
|
|
|

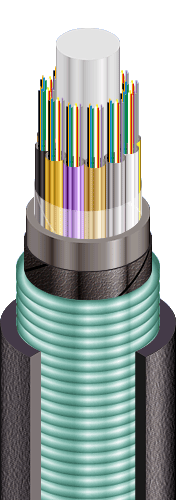

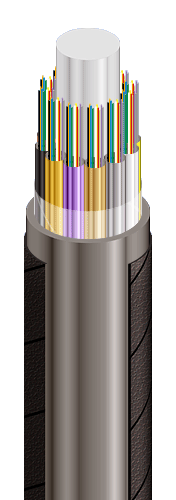

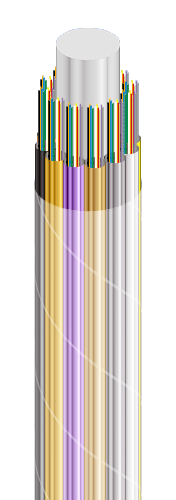

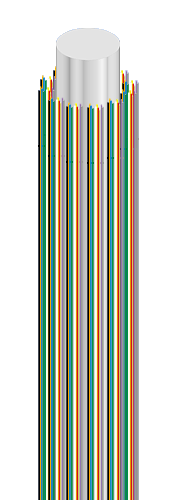

| Пример обозначения при заказе (соответствует рисунку конструкции): |
| ОБгПн-120A12(12x10)-3.5 • ТУ У 31.3-00214534-036-2004 |
|
|
|
| Кабели применяются для: |
| • прокладки в трубах (включая метод пневмопрокладки), блоках, коллекторах при опасности повреждения грызунами, а также в грунт механизированным способом |
| • прокладки в местах с повышенными требованиями по пожаробезопасности |
|
|
|
| Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ130122000 |
| Изделия данной марки отвечают требованиям: |
| • стойкость к распространению пламени при одиночной прокладке |
| • стойкость к распространению пламени при прокладке в пучках по категории В |
| • класс ДТк1 по дымообразующей способности при тлении неметаллических элементов (коэффициент дымообразования от 50 до 500 м2/кг) |
| • класс ДПк2 по дымообразующей способности при горении (минимальный световой поток более 60 %) |
| • класс Кк2 по коррозионной активности продуктов сгорания неметаллических элементов (количество галогеноводородов менее 150 мг/г, рН более 4.3, удельная электропроводность менее 10 мкСм/мм) |
