ОБгПно * 6 – 2.7
ТУ У 31.3-00214534-050:2005 |
| Волоконно-оптичні кабелі з осердям модульної конструкції, броньовані сталевою гофрованою стрічкою, із зовнішньою оболонкою із полімерної композиції, що не розповсюджує горіння |
| Маркоутворення: |
| ОБгПно-[a]-[b] [c]6([d]x[e]+[f])-2.7 |
| [a] центральний силовий елемент: |
| • C – сталевий |
| • без позначення – діелектричний |
| [b] кількість оптичних волокон у кабелі, можливі значення: |
| • 4, 8, 12, 16, 20, 24, 30, 36, 78, 84, 90, 96 |
| [c] тип оптичного волокна |
| • E – одномодовий (ITU-T G.652B) |
| • A – одномодові з розширеною робочою смугою хвиль (ITU-T G.652D, ITU-T G.657A1) |
| • C – одномодове з ненульовою зміщеною дисперсією (ITU-T G.655) |
| • M – багатомодове із співвідношенням діаметрів серцевини та оболонки 50 : 125 мкм (ITU-T G.651) |
| • B – багатомодове із співвідношенням діаметрів серцевини та оболонки 62.5 : 125 мкм (IEC 60793-2) |
| [d] 1 ... 6 – кількість оптичних модулів у кабелі |
| [e] кількість оптичних волокон у модулі: |
| • 1 ... 16 |
| [f] кількість ізольованих мідних жил у кабелі |
| Оптичні модулі доповнюються кордельними заповнювачами до повної кількості елементів осердя |
|
|
|
| Можливе виготовлення кабелів із двома мідними ізольованими жилами дистанційного живлення замість двох кордельних заповнювачів |
| Можливе виготовлення кабелів у кліматичному виконанні ХЛ |
| Можливе виготовлення кабелів із сталевим силовим елементом |
| Можливе виготовлення кабелів із заповненням осердя гідрофобним гелем або з «сухим осердям» (з водоблокуючими нитками та стрічками) |
| Можливе виготовлення кабелів з кількістю елементів осердя до 18 включно |
|
|
|

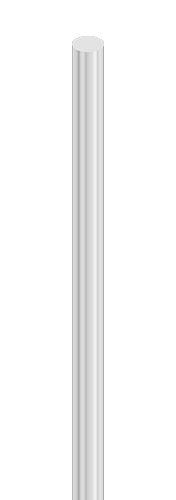

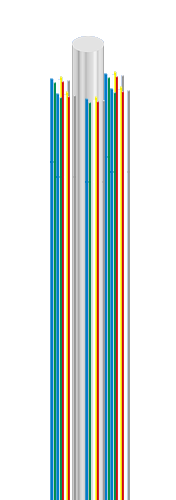

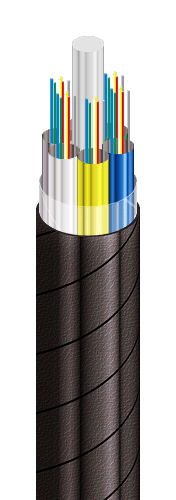

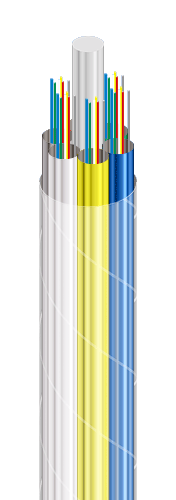

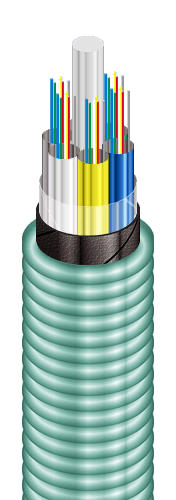

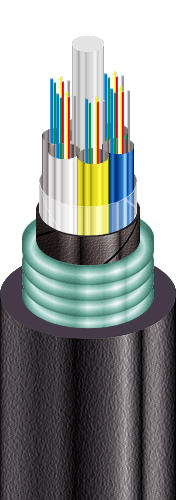

| Приклад позначення при замовленні (відповідає малюнку конструкції): |
| ОБгПно-36A6(6x6)-2.7 • ТУ У 31.3-00214534-050:2005 |
|
|
|
| Кабелі застосовуються для: |
| • прокладки в трубах (включаючи метод пневмопрокладки), блоки, колектори при небезпеці пошкодження гризунами |
| • прокладання в місцях з підвищеними вимогами щодо пожежної безпеки |
|
|
|
| Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ130122000 |
| Вироби цієї марки відповідають вимогам: |
| • стійкість до поширення полум’я при одиночній прокладці |
| • стійкість до поширення полум’я при прокладці в пучках за категорією B |
| • клас ДТк1 за димоутворювальною здатністю при тлінні неметалевих елементів (коефіцієнт димоутворення від 50 до 500 м2/кг) |
| • клас ДПк1 за димоутворювальною здатністю при горінні (мінімальний світловий потік більше 60 %) |
| • клас Кк2 по корозійній активності продуктів згоряння неметалевих елементів (кількість галогеноводородів менше 150 мг/г, рН більше 4.3, питома електропровідність меньше 10 мкСм/мм) |
