ОАрП * 8 – 20
ТУ У 31.3-00214534-036-2004 |
| Волоконно-оптичні кабелі з осердям модульної конструкції, армовані арамідними нитками, із зовнішньою оболонкою із поліетилену |
| Маркоутворення: |
| ОАрП-[a]-[b] [c]8(8x[e])-20 |

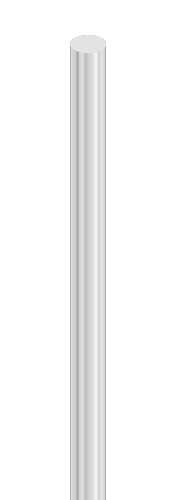

| [a] центральний силовий елемент: |
| • C – сталевий |
| • без позначення – діелектричний |
| [b] кількість оптичних волокон у кабелі, можливі значення: |
| • 32, 48, 64, 80, 96, 104, 112, 120, 128 |
| [c] тип оптичного волокна |
| • E – одномодовий (ITU-T G.652B) |
| • A – одномодові з розширеною робочою смугою хвиль (ITU-T G.652D, ITU-T G.657A1) |
| • C – одномодове з ненульовою зміщеною дисперсією (ITU-T G.655) |
| • M – багатомодове із співвідношенням діаметрів серцевини та оболонки 50 : 125 мкм (ITU-T G.651) |
| • B – багатомодове із співвідношенням діаметрів серцевини та оболонки 62.5 : 125 мкм (IEC 60793-2) |
| [e] кількість оптичних волокон у модулі: |
| • 1 ... 16 |
|
|
|
| Можливе виготовлення кабелів у кліматичному виконанні ХЛ |
| Можливе виготовлення кабелів із заповненням осердя гідрофобним гелем або з «сухим осердям» (з водоблокуючими нитками та стрічками) |
| Можливе виготовлення кабелів з кількістю елементів осердя до 18 включно |
|
|
|

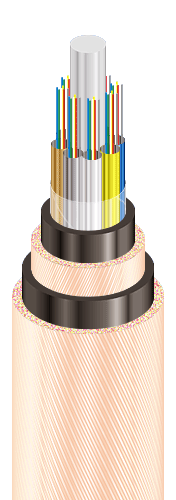

| Приклад позначення при замовленні (відповідає малюнку конструкції): |
| ОАрП-48A8(8x6)-20 • ТУ У 31.3-00214534-036-2004 |
|
|
|
| Кабелі застосовуються для: |
| • підвіски між будинками та спорудами, по енергетичних підстанціях, на опорах контактної мережі, ліній зв’язку та освітлювальної мережі, на опорах ЛЕП |
