КВКбШвнг 4x4
ТУ У 31.3-00214534-057:2007
Кабелі контрольні з мідними СПЖ, з ізоляцією з ПВХ пластикату, броньовані круглим сталевим дротом, із захисним шлангом з ПВХ пластикату зниженої горючості

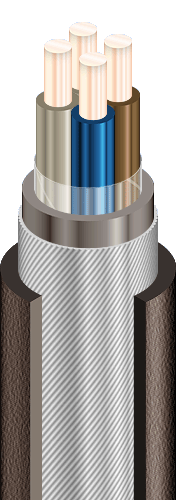

* КОНСТРУКЦІЯ:

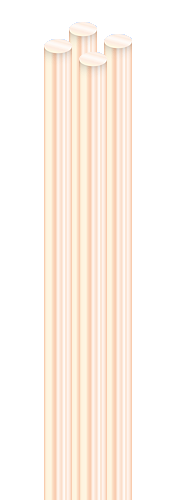

1Мідна жила

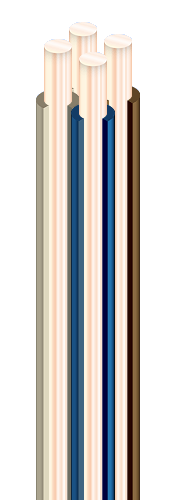

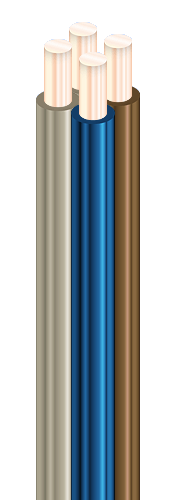

2Ізоляція з ПВХ пластикату

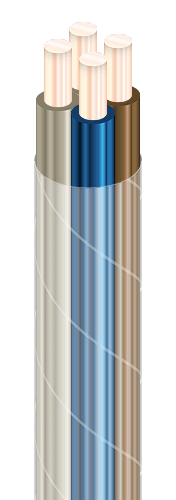

3Обмотка ПЕТ плівкою

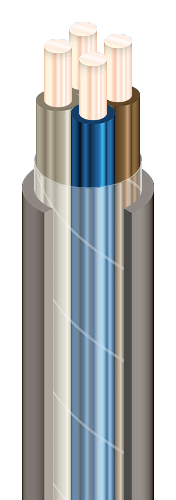

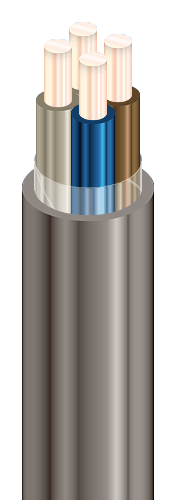

4Поясна ізоляція з ПВХ пластикату

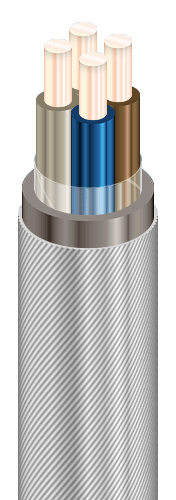

5Броня з круглого сталевого оцинкованого дроту

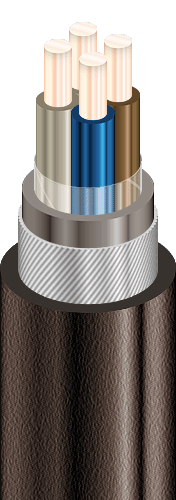

6Випресований захисний шланг з ПВХ пластикату зниженої горючості

Примітки:

*a
Можливе виготовлення кабелів у холодостійкому виконанні (КВКбШвнг-ХЛ)

*b
Можливе виготовлення кабелів зниженої пожежної небезпеки (КВКбШнгд), в т.ч. вогнестійких (КВКбШнгд-FR) та холодостійких (КВКбШнгд-ХЛ)

*c
Можливе виготовлення кабелів з оболонкою полімерної композиції, що не містить галогенів (КВКбПнг-HF), в т.ч. вогнестійких (КВКбПнг-FRHF)

*d
Скрутку струмопровідних жил на малюнку не показано
