АВВГнг 3x70 (ож)-6
ТУ У 31.3-00214534-018-2003 |
| Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката пониженной горючести |

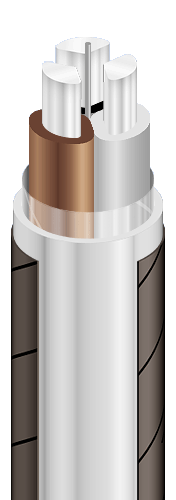

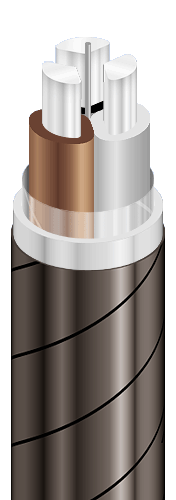

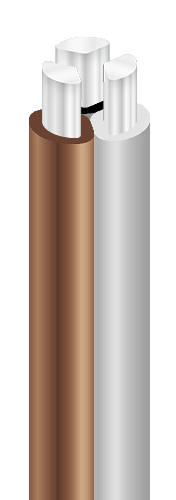

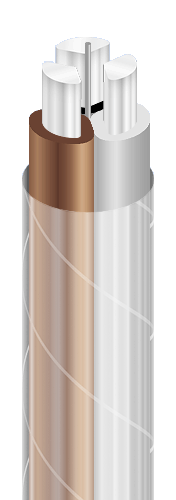

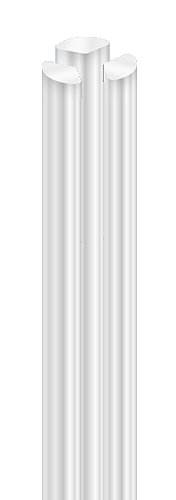

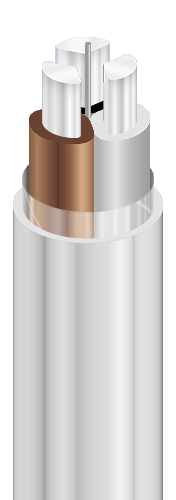

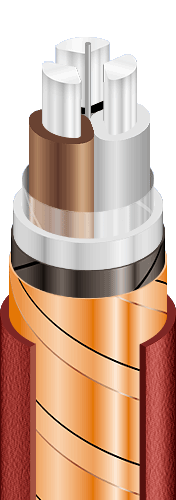

| * КОНСТРУКЦИЯ: |
| 1 | Алюминиевая токопроводящая жила |
| 2 | Изоляция из ПВХ пластиката |
| 3 | Жгут из ПВХ пластиката |
| 4 | Обмотка ПЭТ пленкой |
| 5 | Поясная изоляция из ПВХ пластиката |
| 6 | Слой обмотки полупроводящей бумагой |
| 7 | Медный экран |
| 8 | Наружная оболочка из ПВХ пластиката пониженной горючести |
Примечание: |
* Скрутка токопроводящих жил на рисунке не показана |
