ВБбШв 3x150-6
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
| Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, бронированные стальными оцинкованными лентами, с защитным шлангом из ПВХ пластиката |

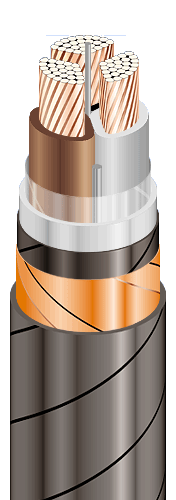

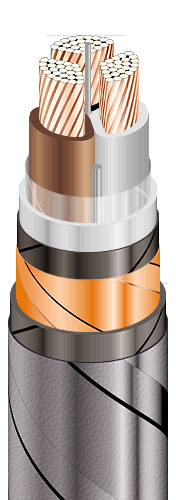

| * КОНСТРУКЦИЯ: |
| 1 | Медная многопроволочная уплотненная токопроводящая жила |
| 2 | Изоляция из ПВХ пластиката |
| 3 | Жгут из ПВХ пластиката |
| 4 | Обмотка ПЭТ пленкой |
| 5 | Поясная изоляция из ПВХ пластиката |
| 6 | Слой обмотки полупроводящей бумагой |
| 7 | Медный экран |
| 8 | Ленточная подушка под броню |
| 9 | Броня из двух стальных оцинкованных лент |
| 10 | Выпрессованый защитный шланг из ПВХ пластиката |
Примечание: |
* Скрутка токопроводящих жил на рисунке не показана |
