ААБвШнгд 3x185(ож)-1
ТУ У 27.3-00214534-091:2017 |
| Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами, с защитным шлангом из ПВХ пластиката пониженной горючести |

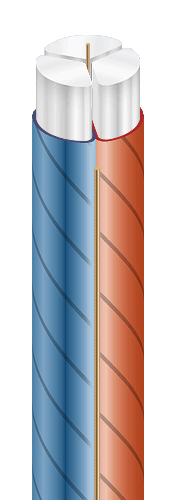

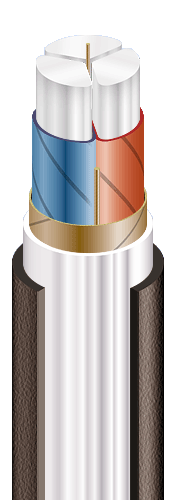

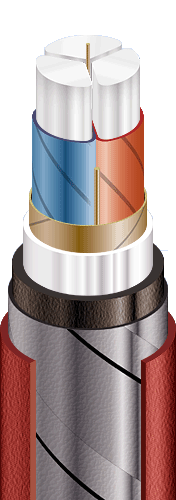

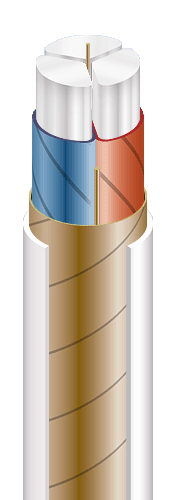

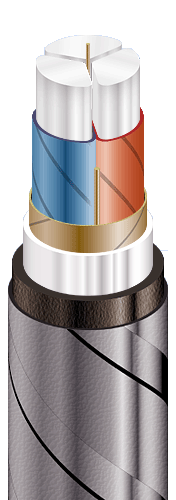

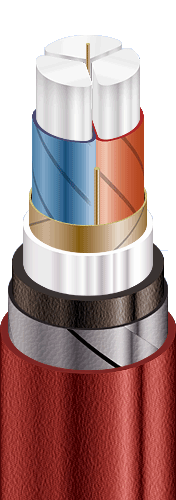

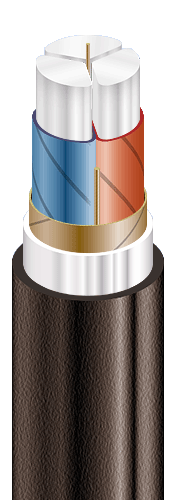

| * КОНСТРУКЦИЯ: |
| 1 | Алюминиевая токопроводящая жила |
| 2 | Бумажная пропитанная изоляция |
| 3 | Жгут из кабельной бумаги |
| 4 | Поясная изоляция |
| 5 | Алюминиевая оболочка |
| 6 | Подушка под броню с выпрессованым шлангом из ПВХ пластиката |
| 7 | Броня из двух стальных оцинкованных лент |
| 8 | Выпрессованый защитный шланг из ПВХ пластиката пониженной пожароопасности |
Примечание: |
* Скрутка токопроводящих жил на рисунке не показана |
