ПвЭСПу-110 1x1400
ТУ У 31.3-00214534-060:2011
Кабели силовые с медной ТПЖ, изоляцией из сшитого полиэтилена, медным экраном, свинцовой оболочкой и усиленной наружной оболочкой из полиэтилена

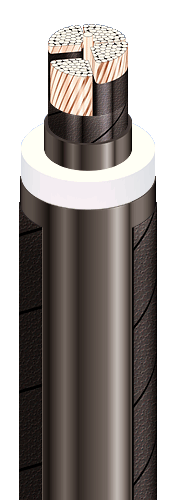

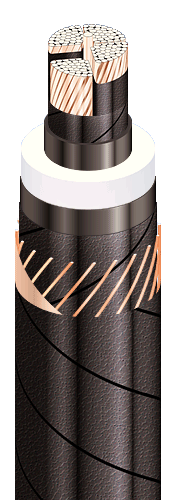

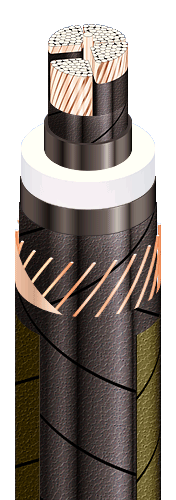

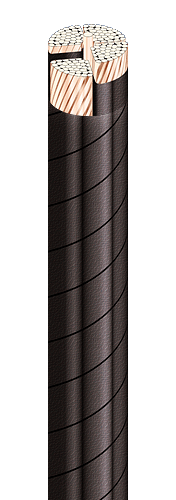

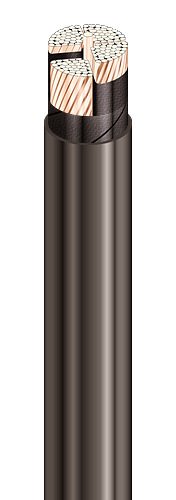

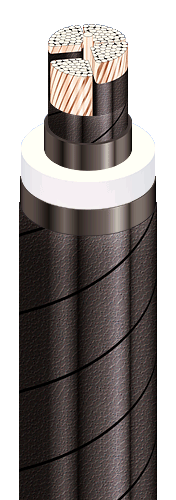

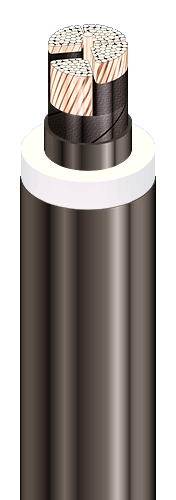

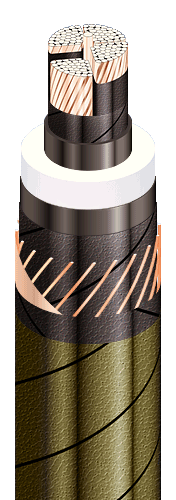

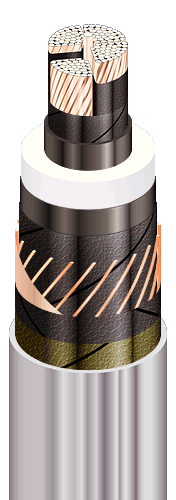

КОНСТРУКЦИЯ:
1
1

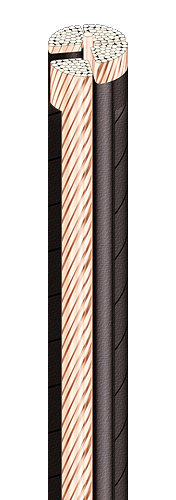

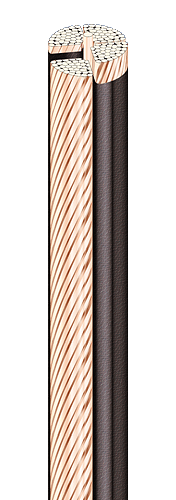

Медная сегментная многопроволочная уплотненная токопроводящая жила
2Слой обмотки полупроводящей водонабухающей лентой

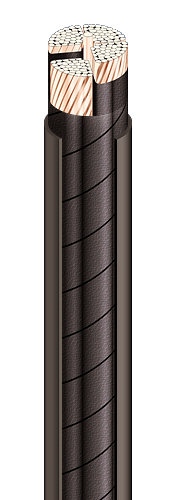

3Внутренний экструдированный полупроводящий слой

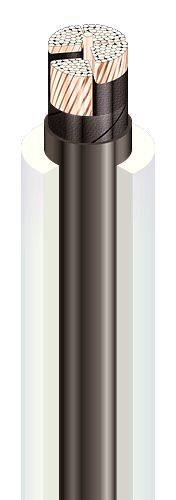

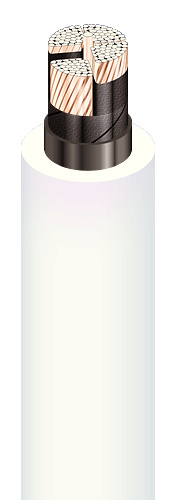

4Изоляция из сшитого полиэтилена
5Внешний экструдированный полупроводящий слой
6Слой обмотки полупроводящей водонабухающей лентой
7
2

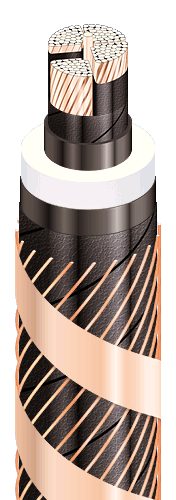

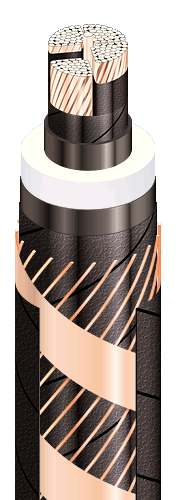

Медный экран

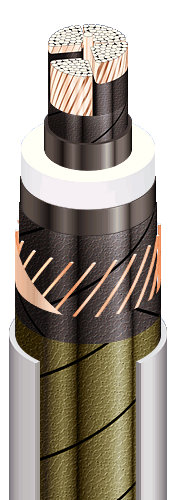

8Слой обмотки полупроводящей водонабухающей лентой
9Слой обмотки полупроводящей лентой

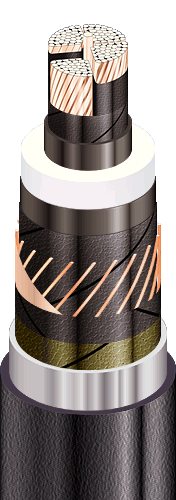

10Оболочка из свинцового сплава
11
3
Усиленная наружная оболочка из полиэтилена

Примечания:

1a
Возможно изготовление кабеля с герметизированной токопроводящей жилой.

1b
Скрутка сегментов токопроводящей жилы на рисунке не показана

2
Возможно изготовление кабеля с интегрированным в экран волоконно-оптическим модулем, в т.ч. в качестве датчика системы DTS

3

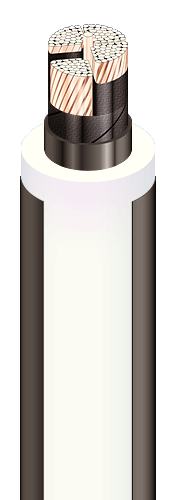

Возможно изготовление кабеля с экструдированным полупроводящим слоем по наружной оболочке
