АПвСПнг-110 1x1600
ТУ У 31.3-00214534-060:2011 |
| Кабели силовые с алюминиевой ТПЖ, изоляцией из сшитого полиэтилена, свинцовой оболочкой и наружной оболочкой из полимерной композиции, не распространяющие горение |

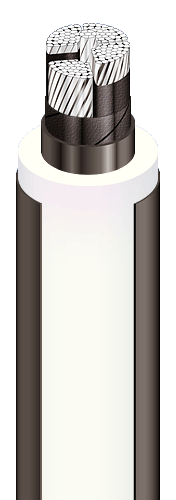

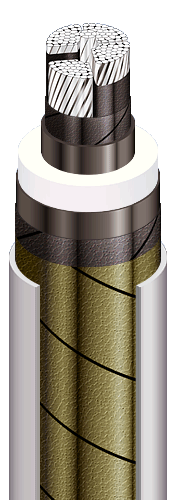

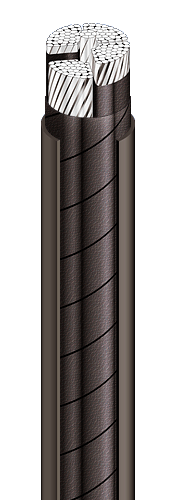

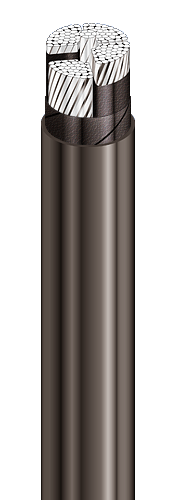

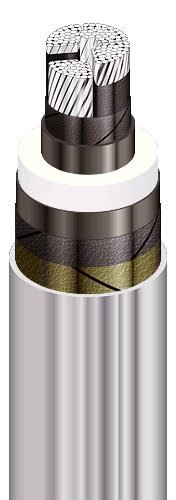

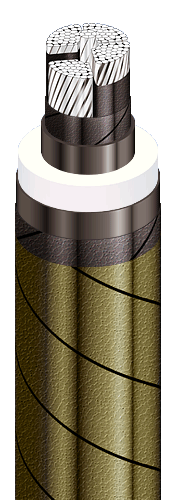

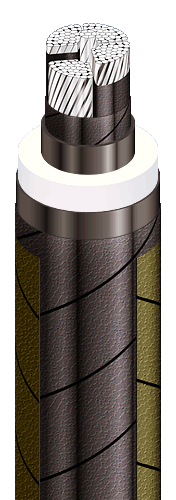

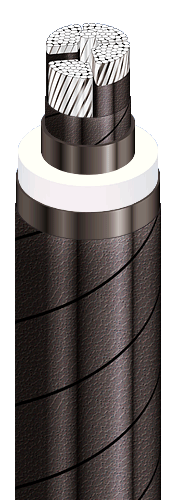

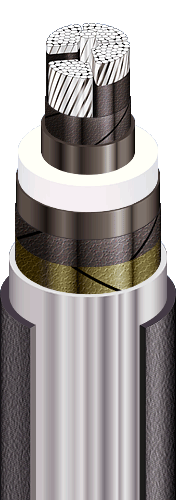

| КОНСТРУКЦИЯ: |
| 1 | 1 Алюминиевая сегментная многопроволочная уплотненная токопроводящая жила |
| 2 | Слой обмотки полупроводящей водонабухающей лентой |
| 3 | Внутренний экструдированный полупроводящий слой |
| 4 | Изоляция из сшитого полиэтилена |
| 5 | Внешний экструдированный полупроводящий слой |
| 6 | Слой обмотки полупроводящей водонабухающей лентой |
| 7 | Слой обмотки полупроводящей лентой |
| 8 | Оболочка из свинцового сплава |
| 9 | 2 Наружная оболочка из полимерной композиции, не распространяющей горение |
Примечания: |

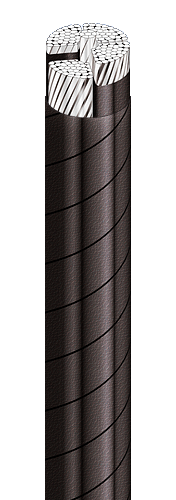

1a Возможно изготовление кабеля с герметизированной токопроводящей жилой.1b Скрутка сегментов токопроводящей жилы на рисунке не показана2 Возможно изготовление кабеля с экструдированным полупроводящим слоем по наружной оболочке |
