ПвЭгаАкП-30 1x185
ТУ У 31.3-00214534-017-2003 |
| Кабелі силові одножильні з мідною СПЖ, ізоляцією із зшитого поліетилену, броньовані алюмінієвим дротом, поздовжньою та поперечною герметизацією екрану, із зовнішньою оболонкою із поліетилену |

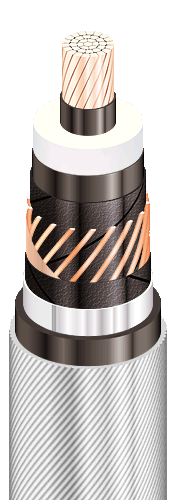

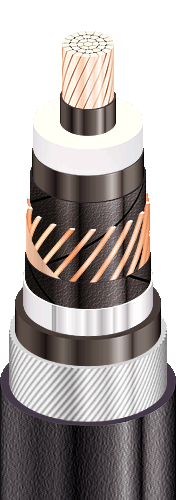

| КОНСТРУКЦІЯ: |

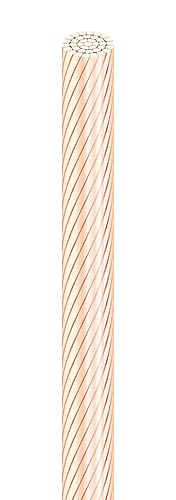

| 1 | 1 Мідна багатодротяна ущільнена струмопровідна жила |

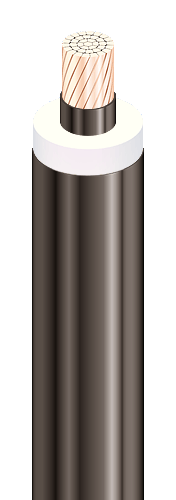

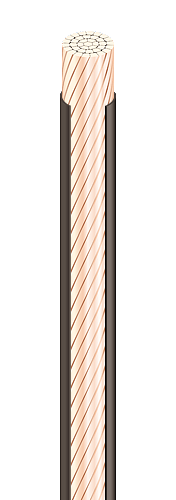

| 2 | Внутрішній екструдований напівпровідний шар |

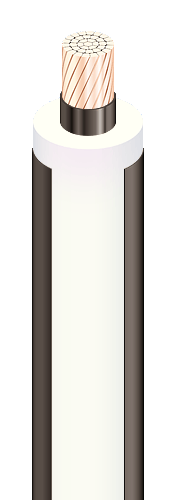

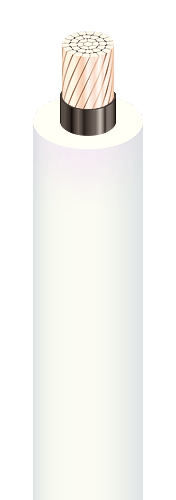

| 3 | Ізоляція із зшитого поліетилену |
| 4 | Зовнішній екструдований напівпровідний шар |
| 5 | Шар обмотки напівпровідною водонабухаючою стрічкою |

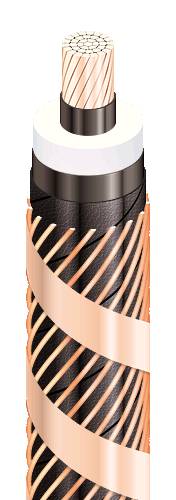

| 6 | Мідний екран |
| 7 | Шар обмотки напівпровідною водонабухаючою стрічкою |

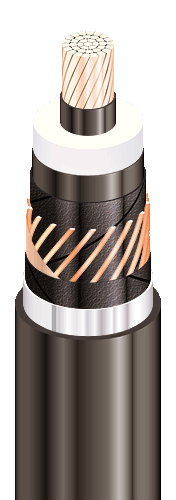

| 8 | Алюмополімерна стрічка |
| 9 | Екструдована подушка з поліетилену |

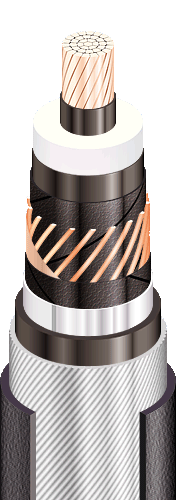

| 10 | Броня з алюмінієвого дроту |
| 11 | 2 Зовнішня оболонка з поліетилену або сополімеру поліетилену |
Примітки: |
1 Можливе виготовлення кабелю з герметизованою струмопровідною жилою.2 Можливе виготовлення кабеля з екструдованим напівпровідним шаром по зовнішній оболонці |
