ПвЭогПнг-10 3x185 ТУ У 31.3-00214534-058:2007 |
Кабелі силові трижильні з мідними СПЖ, ізоляцією зі зшитого поліетилену, загальним екраном, з поздовжньою герметизацією та зовнішньою оболонкою з полімерної композиції, що не розповсюджують горіння |

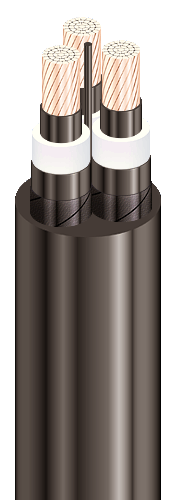

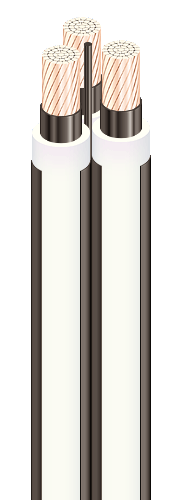

* КОНСТРУКЦІЯ: |

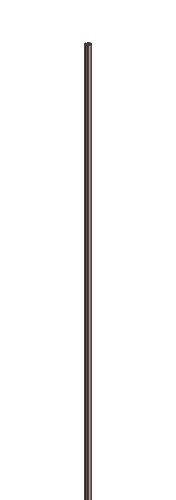

1 | Центральний поліетиленовий джгут |
2 | Мідна багатодротяна ущільнена струмопровідна жила |
3 | Внутрішній екструдований напівпровідний шар |
4 | Ізоляція із зшитого поліетилену |
5 | Зовнішній екструдований напівпровідний шар |
6 | Шар обмотки напівпровідною водонабухаючою стрічкою |
7 | Екструдоване заповнення з напівпровідного поліетилену |
8 | Шар обмотки напівпровідною водонабухаючою стрічкою |
9 | Мідний екран |
10 | Шар обмотки склострічкою |
11 | 1 Зовнішня оболонка з полімерної композиції, що не поширює горіння |
Примітки: |
* Скрутку струмопровідних жил на малюнку не показано1 Можливе виготовлення кабеля з екструдованим напівпровідним шаром по зовнішній оболонці |
