АПвЭгПу(б)-15 3x240
ТУ У 31.3-00214534-017-2003 |
| Кабелі силові трижильні з алюмінієвими СПЖ, ізоляцією зі зшитого поліетилену, без заповнення осердя, з посиленою зовнішньою оболонкою з поліетилену |

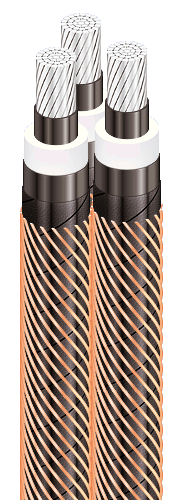

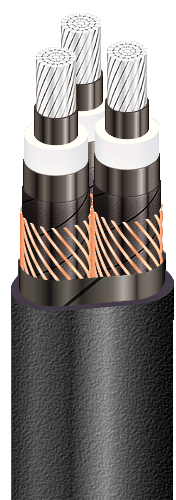

| * КОНСТРУКЦІЯ: |

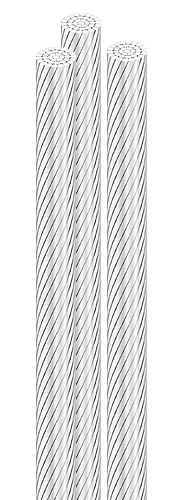

| 1 | 1 Алюмінієва багатодротяна ущільнена струмопровідна жила |

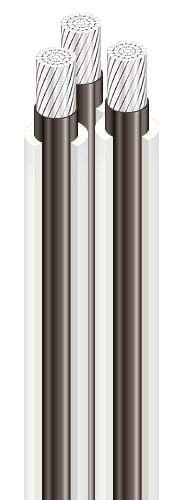

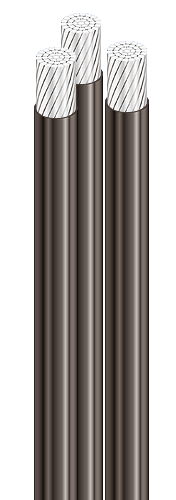

| 2 | Внутрішній екструдований напівпровідний шар |

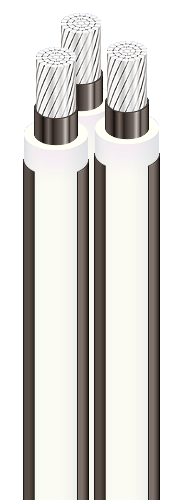

| 3 | Ізоляція із зшитого поліетилену |

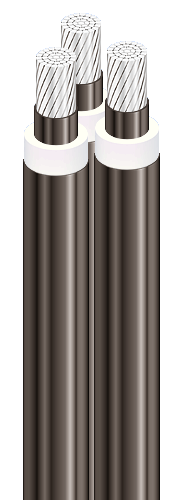

| 4 | Зовнішній екструдований напівпровідний шар |

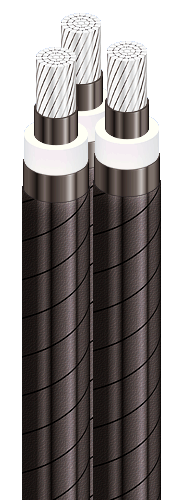

| 5 | Шар обмотки напівпровідною водонабухаючою стрічкою |

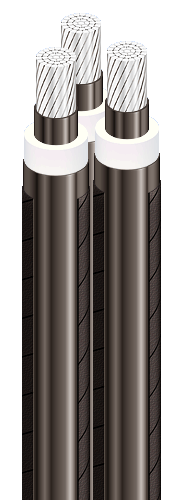

| 6 | 2 Мідний екран |
| 7 | Шар обмотки напівпровідною стрічкою |
| 8 | 3 Посилена зовнішня оболонка з поліетилену |
Примітки: |

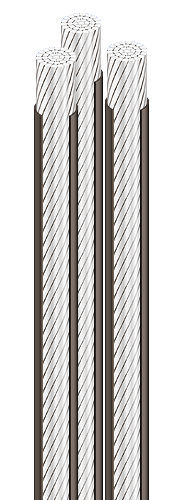

* Скрутку струмопровідних жил на малюнку не показано1a Можливе виготовлення кабелю з однодротовою струмопровідною жилою1b Можливе виготовлення кабелю з герметизованими струмопровідними жилами.2 Можливе виготовлення кабеля з інтегрованим у екран волоконно-оптичним модулем, в т.ч. у якості датчика системи DTS3 Можливе виготовлення кабеля з екструдованим напівпровідним шаром по зовнішній оболонці |
