АПвЭАкПнг-HF-30 1x95
ТУ У 31.3-00214534-058:2007 |
| Кабелі силові одножильні з алюмінієвою СПЖ, ізоляцією зі зшитого поліетилену, броньовані алюмінієвим дротом, із зовнішньою оболонкою з полімерної композиції, що не розповсюджують горіння і не містять галогенів |

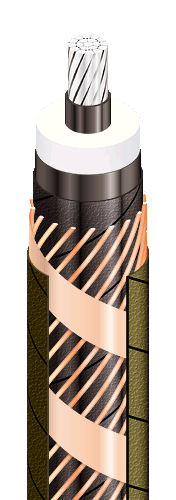

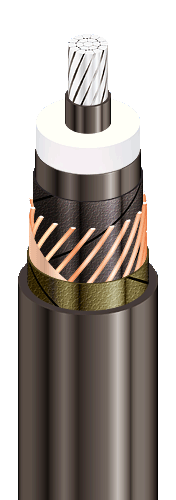

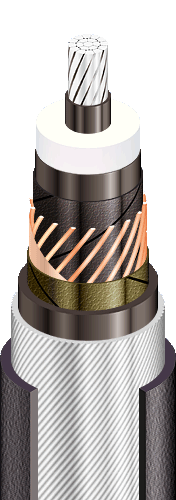

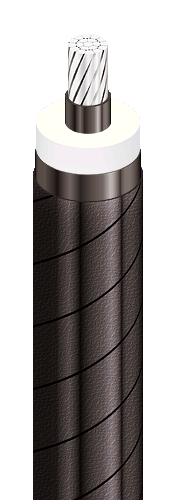

| КОНСТРУКЦІЯ: |

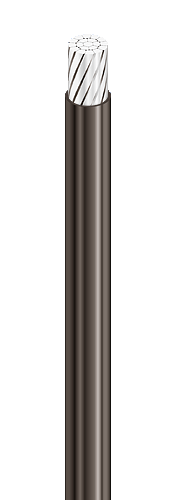

| 1 | 1 Алюмінієва багатодротяна ущільнена струмопровідна жила |
| 2 | Внутрішній екструдований напівпровідний шар |

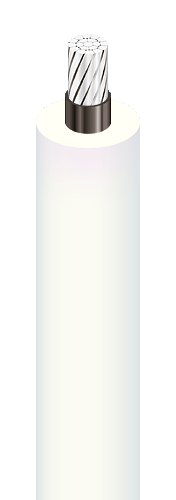

| 3 | Ізоляція із зшитого поліетилену |
| 4 | Зовнішній екструдований напівпровідний шар |
| 5 | Шар обмотки напівпровідною водонабухаючою стрічкою |
| 6 | Мідний екран |
| 7 | Шар обмотки стрічкою нетканого полотна |
| 8 | Екструдована подушка з поліетилену |
| 9 | Броня з алюмінієвого дроту |
| 10 | 2 Зовнішня оболонка з полімерної композиції, що не поширює горіння і не містить галогенів |
Примітки: |
1a Можливе виготовлення кабелю з однодротовою струмопровідною жилою1b Можливе виготовлення кабелю з герметизованою струмопровідною жилою.2 Можливе виготовлення кабеля з екструдованим напівпровідним шаром по зовнішній оболонці |
