АПвЭгаАкПу-10 1x50 ТУ У 31.3-00214534-017-2003 |
Кабелі силові одножильні з алюмінієвою СПЖ, ізоляцією зі зшитого поліетилену, броньовані алюмінієвим дротом, поздовжньою та поперечною герметизацією екрану, з посиленою зовнішньою оболонкою з поліетилену |

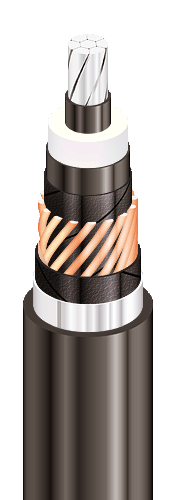

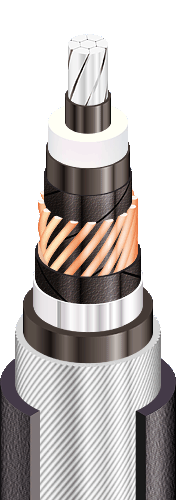

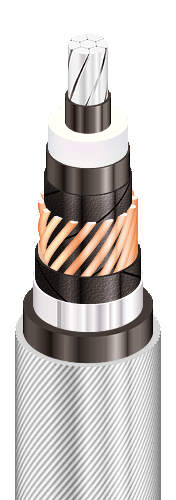

КОНСТРУКЦІЯ: |

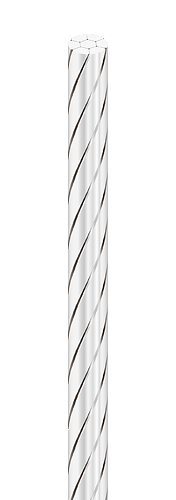

1 | 1 Алюмінієва багатодротяна ущільнена струмопровідна жила |
2 | Внутрішній екструдований напівпровідний шар |
3 | Ізоляція із зшитого поліетилену |
4 | Зовнішній екструдований напівпровідний шар |
5 | Шар обмотки напівпровідною водонабухаючою стрічкою |
6 | Мідний екран |
7 | Шар обмотки напівпровідною водонабухаючою стрічкою |
8 | Алюмополімерна стрічка |
9 | Екструдована подушка з поліетилену |
10 | Броня з алюмінієвого дроту |
11 | 2 Посилена зовнішня оболонка з поліетилену |
Примітки: |
1 Можливе виготовлення кабелю з герметизованою струмопровідною жилою.2 Можливе виготовлення кабеля з екструдованим напівпровідним шаром по зовнішній оболонці |
