АПвЭКПнг-20 3x150
ТУ У 31.3-00214534-058:2007
Кабели силовые трехжильные с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, бронированные стальной проволокой, с наружной оболочкой из полимерной композиции, не распространяющие горение
* КОНСТРУКЦИЯ:
1
1

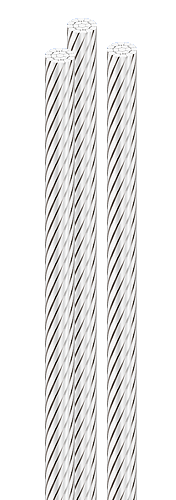

Алюминиевая многопроволочная уплотненная токопроводящая жила

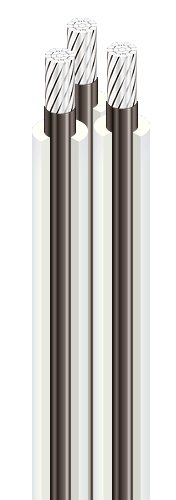

2Внутренний экструдированный полупроводящий слой

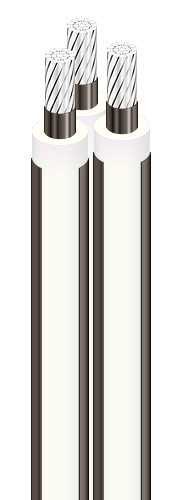

3Изоляция из сшитого полиэтилена
4Внешний экструдированный полупроводящий слой
5Слой обмотки полупроводящей водонабухающей лентой
6Медный экран
7Экструдированное заполнение из ПВХ пластиката
8Броня из круглой стальной оцинкованной проволоки
9
2
Наружная оболочка из полимерной композиции, не распространяющей горение

Примечания:

*
Скрутка токопроводящих жил на рисунке не показана

1a
Возможно изготовление кабеля с однопроволочной токопроводящей жилой

1b
Возможно изготовление кабеля с герметизированными токопроводящими жилами.

2
Возможно изготовление кабеля с экструдированным полупроводящим слоем по наружной оболочке
