АПвЭКП-20 3x240 • ТУ У 31.3-00214534-017-2003 • Кабелі силові трижильні з алюмінієвими СПЖ, ізоляцією зі зшитого поліетилену, броньовані сталевим дротом, із зовнішньою оболонкою з поліетилену

АПвЭКП-20 3x240 ТУ У 31.3-00214534-017-2003
Кабелі силові трижильні з алюмінієвими СПЖ, ізоляцією зі зшитого поліетилену, броньовані сталевим дротом, із зовнішньою оболонкою з поліетилену

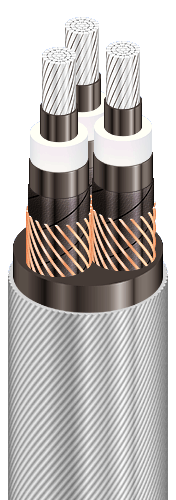

* КОНСТРУКЦІЯ:

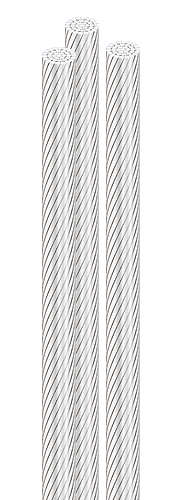

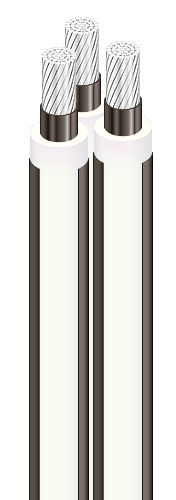

1	1 Алюмінієва багатодротяна ущільнена струмопровідна жила

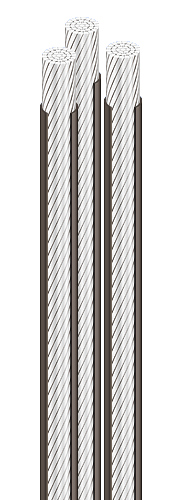

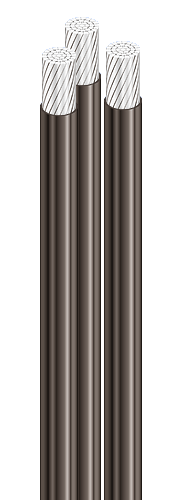

2	Внутрішній екструдований напівпровідний шар

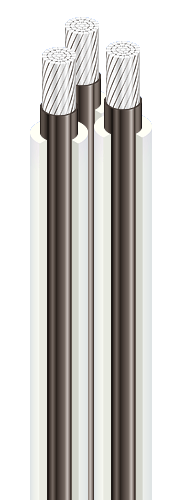

3	Ізоляція із зшитого поліетилену

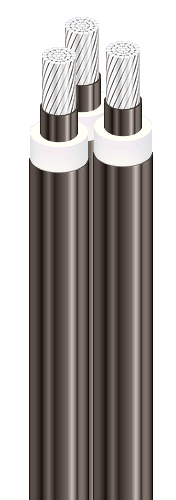

4	Зовнішній екструдований напівпровідний шар

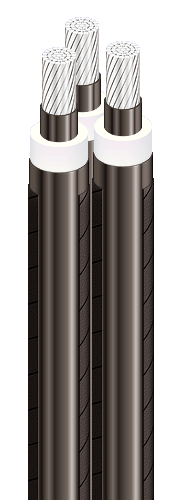

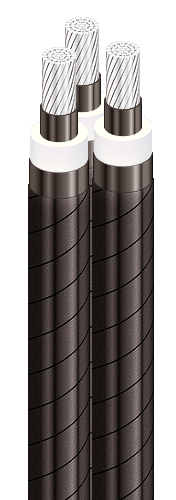

5	Шар обмотки напівпровідною водонабухаючою стрічкою

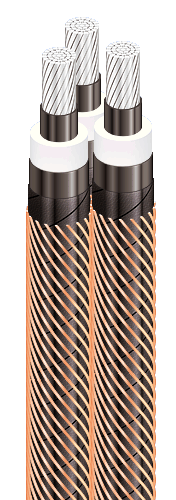

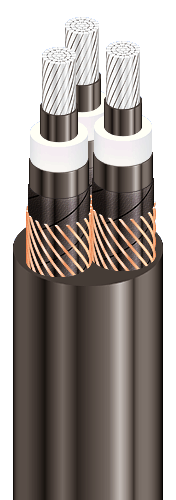

6	2 Мідний екран
7	Екструдоване заповнення з ПВХ пластикату

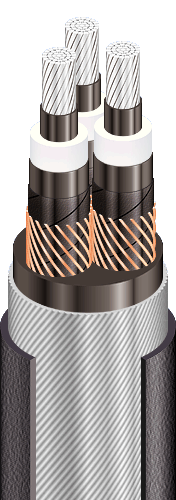

8	Броня з круглого сталевого оцинкованого дроту

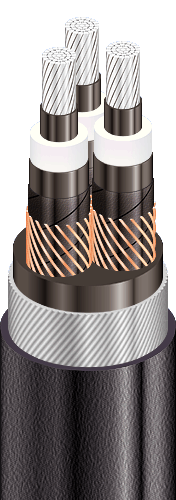

9	3 Зовнішня оболонка з поліетилену або сополімеру поліетилену
Примітки:
* Скрутку струмопровідних жил на малюнку не показано 1a Можливе виготовлення кабелю з однодротовою струмопровідною жилою 1b Можливе виготовлення кабелю з герметизованими струмопровідними жилами. 2 Можливе виготовлення кабеля з інтегрованим у екран волоконно-оптичним модулем, в т.ч. у якості датчика системи DTS 3 Можливе виготовлення кабеля з екструдованим напівпровідним шаром по зовнішній оболонці
