АПвЭгаП-20 3x150
ТУ У 31.3-00214534-017-2003 |
| Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и наружной оболочкой из полиэтилена |

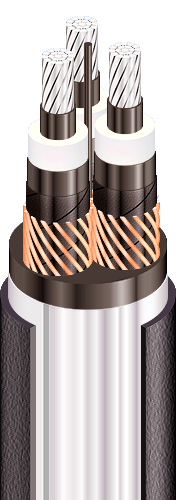

| * КОНСТРУКЦИЯ: |
| 1 | Центральный полиэтиленовый жгут |
| 2 | 1 Алюминиевая многопроволочная уплотненная токопроводящая жила |
| 3 | Внутренний экструдированный полупроводящий слой |
| 4 | Изоляция из сшитого полиэтилена |
| 5 | Внешний экструдированный полупроводящий слой |
| 6 | Слой обмотки полупроводящей водонабухающей лентой |
| 7 | Медный экран |
| 8 | Экструдированное заполнение из ПВХ пластиката |
| 9 | Алюмополимерная лента |
| 10 | 2 Наружная оболочка из полиэтилена или сополимера полиэтилена |
Примечания: |
* Скрутка токопроводящих жил на рисунке не показана1a Возможно изготовление кабеля с однопроволочной токопроводящей жилой1b Возможно изготовление кабеля с герметизированными токопроводящими жилами.2 Возможно изготовление кабеля с экструдированным полупроводящим слоем по наружной оболочке |
