ОПТ * 4 – 4
ТУ У 31.3-00214534-047:2005
Волоконно-оптические подвесные кабели с сердечником модульной конструкции, с наружной оболочкой из полиэтилена
Маркообразование:
ОПТ-[a]-[b] [c]4([d]x[e]+[f])-4
[a] центральный силовой элемент:
• C – стальной
• без обозначения – диэлектрический
[b] количество оптических волокон в кабеле, возможные значения:
• 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 28, 30, 32, 36, 40, 48, 52, 56, 60, 64
[c] тип оптического волокна
• E – одномодовое (ITU-T G.652B)
• A – одномодовые с расширенной рабочей полосой волн (ITU-T G.652D, ITU-T G.657A1)
• C – одномодовое с ненулевой смещенной дисперсией (ITU-T G.655)
• M – многомодовое с соотношением диаметров сердцевины и оболочки 50 : 125 мкм (ITU-T G.651)
• B – многомодовое с соотношением диаметров сердцевины и оболочки 62.5 : 125 мкм (IEC 60793-2)
[d] 1 ... 4 – количество оптических модулей в кабеле
[e] количество оптических волокон в модуле:
• 1 ... 16
[f] количество изолированных медных жил в кабеле
Оптические модули дополняются кордельными заполнителями до полного количества элементов сердечника
Возможно изготовление кабелей с двумя медными изолированными жилами дистанционного питания вместо двух кордельных заполнителей
Возможно изготовление кабелей в климатическом исполнении ХЛ
Возможно изготовление кабелей со стальным силовым элементом
Возможно изготовление кабелей с армирующими элементами (арамидными нитями и/или стальной гофрированной лентой)
Возможно изготовление кабелей с тросом из стальной проволоки или с диэлектрическим троссом (стеклопластиковым стержнем)
Возможно изготовление кабелей с наружной оболочкой из полимерной композиции, не распространяющей горение
Возможно изготовление кабелей с заполнением сердечника гидрофобным гелем или с «сухим сердечником» (с водоблокирующими нитями и лентами)
Возможно изготовление кабелей с количеством элементов сердечника до 18 включительно

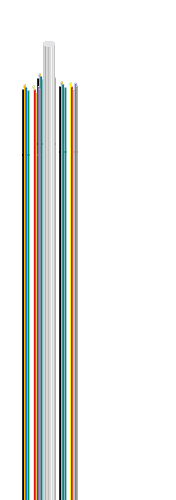

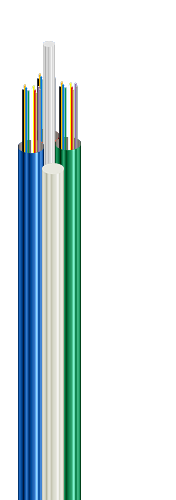

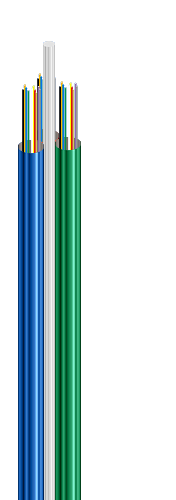

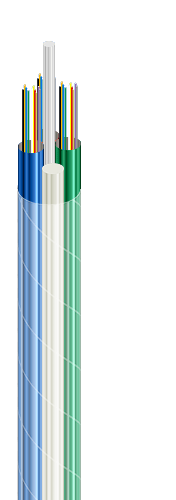

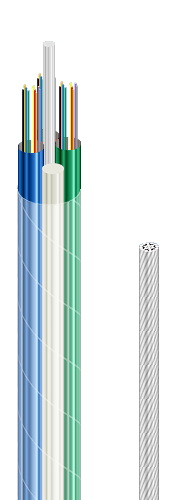

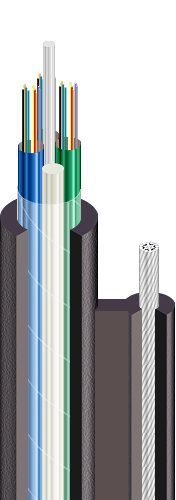

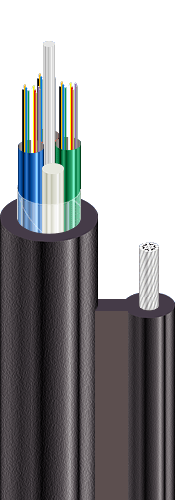

Пример обозначения при заказе (соответствует рисунку конструкции):
ОПТ-30A4(3x10)-4 • ТУ У 31.3-00214534-047:2005
Кабели применяются для:
• подвески и эксплуатации на опорах воздушных линий связи, городского электротранспорта и воздушных линиях электропередачи в условиях воздействия нагрузок от ветра, гололеда или их комбинации
